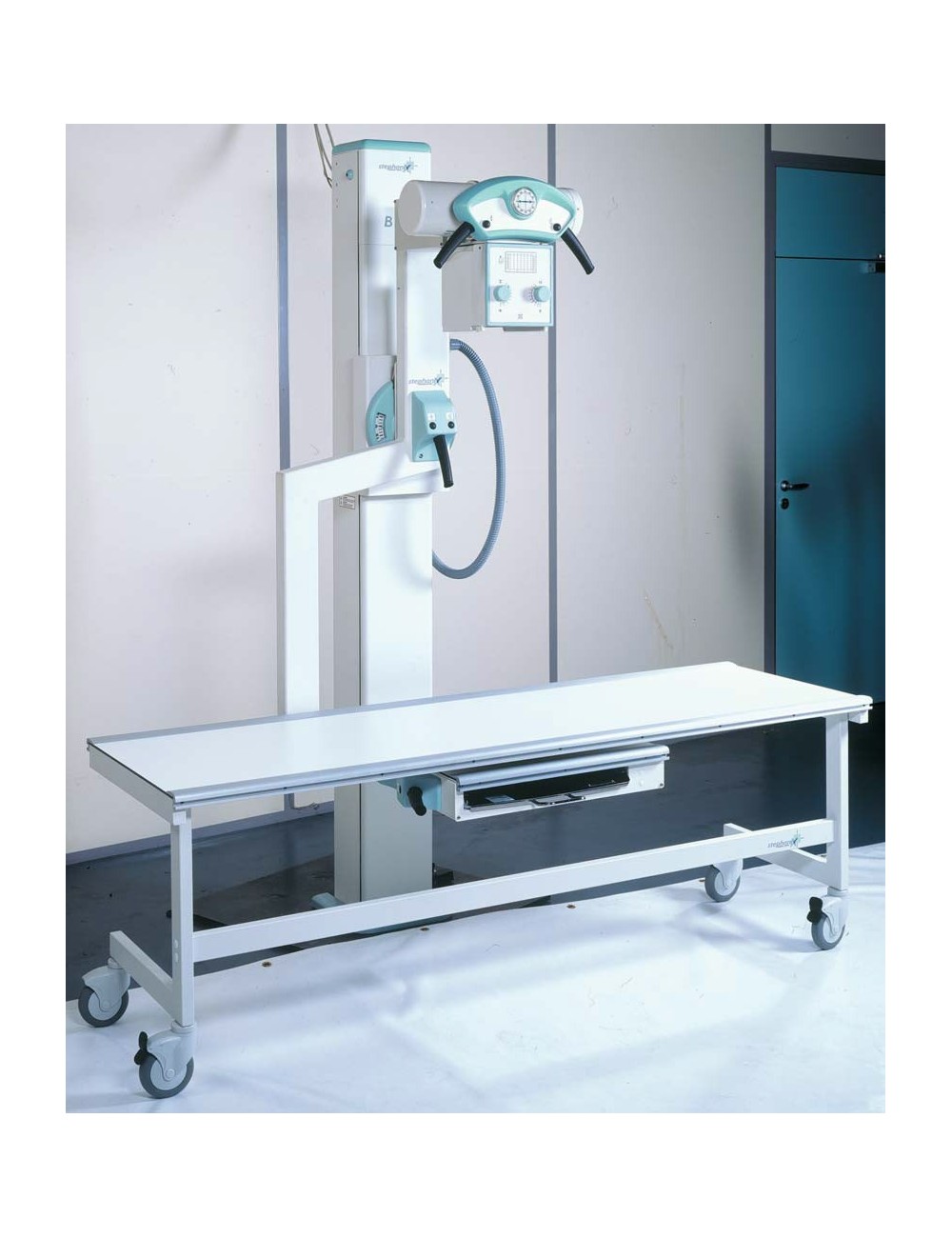

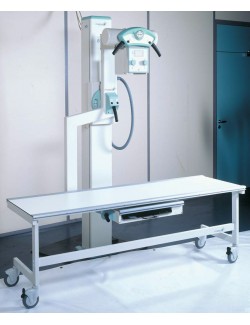

SALLE RADIO ANALOGIQUE BASIQUE 32KW
Référence: 608776
Cet appareil radiographique est conçu pour répondre parfaitement aux besoins de routine des unités hospitalières de moyenne capacité. C’est un matériel facile à utiliser, il est constitué d’un bras rotatif coulissant verticalement sur une colonne et d’une table radiologique sur roulettes.
Ce système permet une exécution simple des examens quotidiens. Le B.R.S. est un système de radiographie compact, économique et facile à utiliser.
Il convient à tous les types d’examens et permet d’effectuer des radiographies en position horizontale ou verticale, sur patient debout, assis dans un fauteuil roulant ou allongé sur une table mobile.
Il est constitué de trois parties principales :
- L’ensemble Colonne :
Il est composé des éléments suivants :
La colonne elle-même, fixée au sol et au mur, est la partie principale de l’ensemble colonne, puisqu’elle supporte tous les éléments.
Elle contient le câblage principal, les dispositifs électroniques et les contrepoids qui équilibrent les mouvements du statif.
- Le bras qui supporte le récepteur d’image et l’ensemble radiogène avec la console de commande
- La table mobile de radiographie
Spécifications techniques :
Bras :
Distance focale fixe 140 cm
Déplacement vertical 142 cm
Rotation du bras manuelle +120°/-30°, avec frein électromagnétique pour choisir toute angulation, crans tous les 5°
L’angle de rotation est visible sur l’indicateur central (graduation circulaire).
Potter :
Distance centre Potter / sol de 45 à 187 cm (bras en position horizontale)
Distance peau / film < 5 cm
Grille rapport 12 : 1, 40 l /cm, focalisée à 150 cm
Dimensions et poids de l’unité 135 x 159 x 224 cm - 340 kg
Table :
Table à roulettes avec freins, rails DIN pour accessoires
Dimensions et poids (L x l x H) 200 x 65 x 70 cm - 46 kg
Le générateur est constitué de l’armoire de contrôle électronique comprenant la cuve haute tension. Il est entièrement contrôlé par microprocesseurs et fonctionne sur le principe d’un convertisseur de fréquence piloté par des transistors de type IGBT (Insulated Gate Bipolar Transistor)
Les puissances disponibles sont 32kW, 40kW, 50kW, 65kW ou 80kW
Alimentation électrique 24 V cc
Compatibilité Electro Magnétique conforme aux normes IEC 60601-2
Consommation maximale 200 VA max
